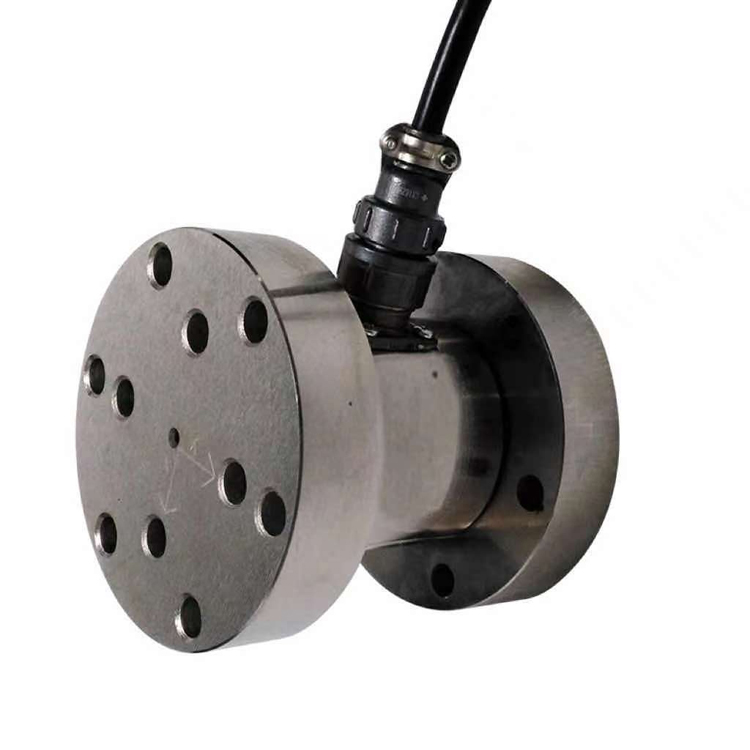

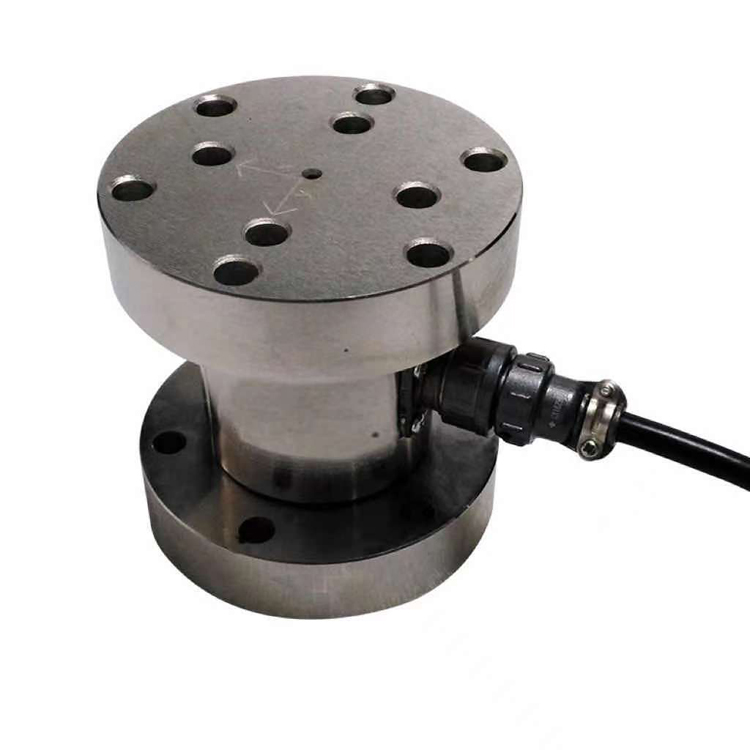

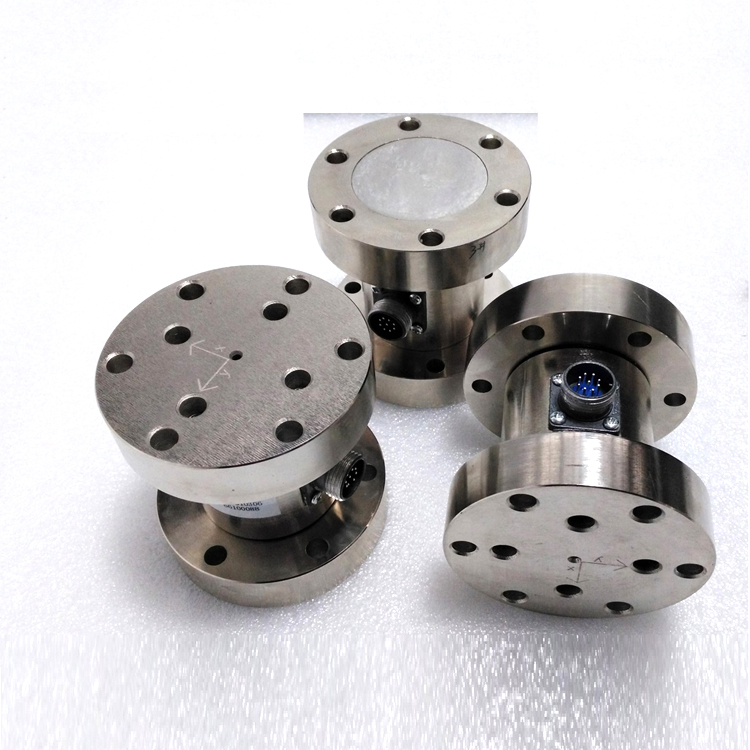

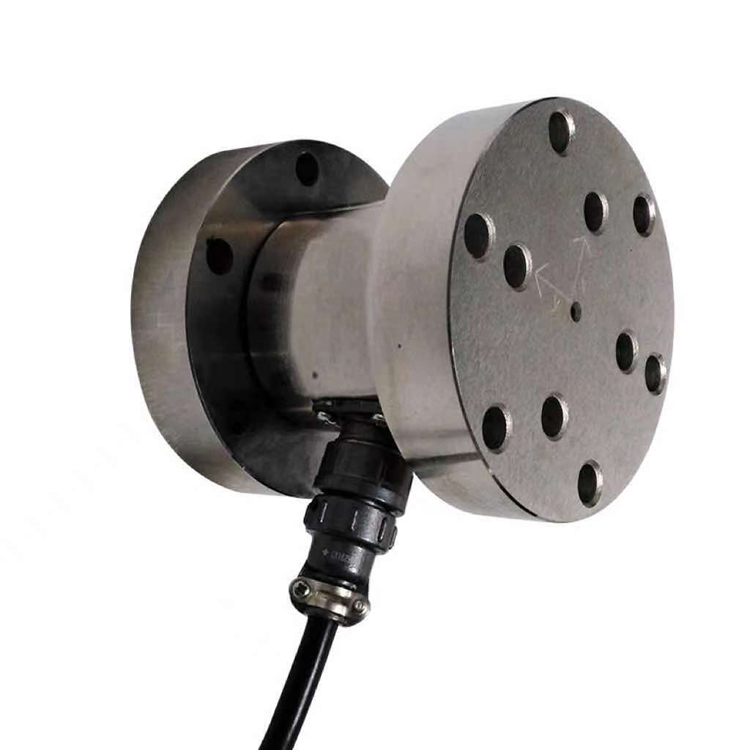

可同时测量三个方向的受力;广泛应用于实时力控制,机器人装配,机械手臂,机动车检测线,汽车零部件焊接及工业自动化测控领域等。
产品尺寸:
Cap. | ΦA | ΦB | N-ΦC | L | H |
X.Y:100~1000kg Z:200~2000kg | 96 | 80 | 6-Φ9 | 100 | 22 |
X.Y:1500~3000kg Z:3000~6000kg | 135 | 108 | 8-Φ13 | 135 | 30 |
◎外形尺寸可根据客户要求进行设计定制。
技术参数:
量程 | X/Y轴:200kg~3t | 零点温度漂移 | ≤±0.03%F·S/10℃ |
Z轴:400kg~6t | 灵敏度温度漂移 | ≤±0.03%F·S/10℃ | |
零点输出 | ≤±1%F.S | 使用温度范围 | -20℃~+60℃ |
灵敏度 | 1.0~1.5mV/V | 输入阻抗 | 380±30Ω/730±30Ω |
非线性 | ≤±0.3%F.S | 输出阻抗 | 350±2Ω/700±3Ω |
滞后 | ≤±0.3%F.S | 绝缘电阻 | ≥5000MΩ/100VDC |
重复性 | ≤±0.3%F.S | 安全过载 | 120%F·S |
蠕变 | ≤±0.3%F.S/30min | 供桥电压 | 5~12VDC(推荐10VDC) |
相互干扰 | ≤±2.5%F.S | 材质 | 合金钢/不锈钢 |
